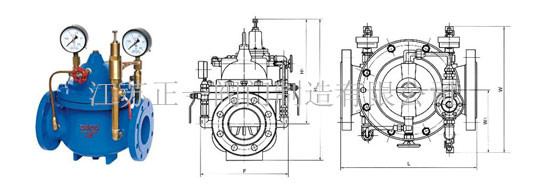

200X减压阀


200X减压阀
一、结构特点和用处
200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时,当调定出口压力后,能自动保持稳定出口压力。
本产品利用导阀自力控制,不需要其它装置和能源,保养简便,压力控制准确度高,受进口压力和流量影响小,减压稳压可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、工作原理
当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。调节导阀弹簧即可设定出口压力。
技术参数:
1、压力等级:1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力:P=1.5PN
3、密封试验压力:P=1.1PN
4、出口压力:PN1.0MPa调节范围0.09~0.8MPa
             PN1.6MPa调节范围0.10~1.2MPa
             PN2.5MPa调节范围0.15~1.6MPa
5、适用介质:水
6、适用温度:0~80℃
7、材质:铸铁、铸钢、不锈钢
