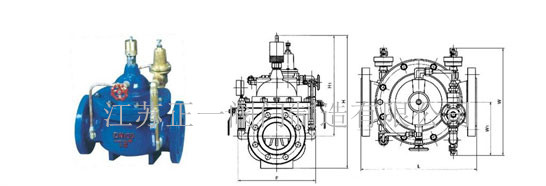

400X流量控制阀
|
400X流量控制阀
一、结构特点和用处
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,控制和调节主阀开度,使通过主阀的流量保持不变。本产品利用水力自力控制,不需要其它装置和能源,保养简便,流量控制稳定。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、工作原理
当阀门从进口端给水时,水流过针阀进入主阀控制室,并经过导阀、球阀流出主阀控制室到出口,此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀,可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力,即可使主阀开度保持在设定开度,并在压力变化时导阀进行自动调节,保持流量不变。
技术参数:
1、压力等级:1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力:P=1.5PN
3、密封试验压力:P=1.1PN
4、适用介质:水
5、适用温度:0~80℃
6、材质:铸铁、铸钢、不锈钢
|
|
|
