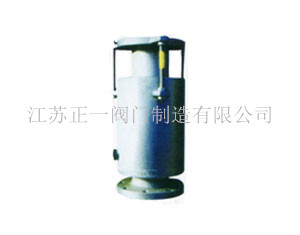

TWY通用外压式补偿器
|
TWY通用外压式补偿器
1、主要用途:
轴向型外压式波纹补偿器主要吸收轴向位移,具有补偿量大、保温性能好、残余介质可以排除等优点。
2、技术参数:
管体材质 |
法兰材质 |
工作温度 |
压力 |
连接方式 |
适用介质 |
波纹管304 |
不锈钢 304
碳钢 CS
铸钢 WCB |
≤200℃ |
0.6~2.5MPa |
法兰连接 |
弱腐蚀性液体 |
3、外压补偿器(蒸汽管道补偿器)器安装使用事项:
(1)安装时疏水口向下。
(2)现场安装完后,必须拆除拉杆。
(3)安装是介质流向与补偿器的流向标志一致。
举例:外压补偿器(蒸汽管道补偿器)对支座作用力的计算(不考虑温度对补偿量及刚度的修正):
一碳钢管路,公称通径500mm,工作压力0.6Mpa:介质温度350℃,环境最低温度-10℃,安装温度为20℃,管线长如图,疲劳破坏次数要求30000次。要安装一外压补偿器(蒸汽管道补偿器),试计算伸缩器对支座的作用力。

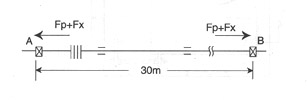

外压外压补偿器一般安装位置如下(图示)
解:(1)热变形计算△L=α•△T•L=0.0133×[350-(-10)] ×30=143.6mm
(2)根据使用条件和热变形计算数据,Xo=192mm,Kx=272N/mm(不作预变形)
(3)A,B管架受轴向力:
内压推力:Fp=100•P•A=100×0.6×2445=146700(N)
轴向弹力:Fx=Kx•X=272×143.6=39059.2(N) F=Fp+Fx=146700+39059.2=185759(N)
备注:根据实际补偿量选择产品。
|
|
|
